Что такое системная плата? Системная (иначе - материнская) плата является главным элементом любого
современного компьютера и объединяет практически все устройства, входящие в его
состав. Основой материнской платы является набор ключевых микросхем, также
называемый набором системной логики или чипсетом (подробнее о нем - ниже). Тип
чипсета, на котором построена материнская плата, целиком и полностью определяет
тип и количество комплектующих, из которых состоит компьютер, а также его
потенциальные возможности.

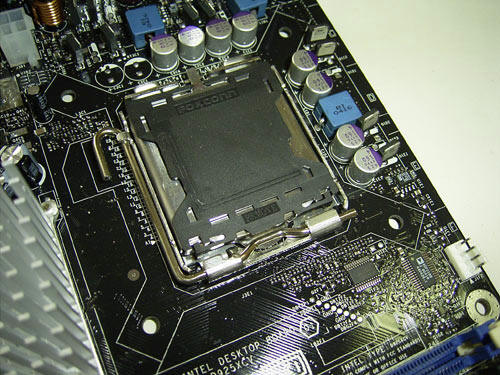

И в первую очередь - тип процессора. Это могут быть "десктопные" процессоры (от
Desktop - процессоры для настольных ПК) - Intel Pentium/Celeron/Core,
установленные в разъемы Socket 370/478/LGA 775, AMD Athlon/Duron/Sempron - в
Socket 462/754/939/AM2. Кроме того, в корпоративном секторе можно встретить
двух-, четырех- и даже восьмипроцессорные высокопроизводительные решения.
На системной плате также имеются:

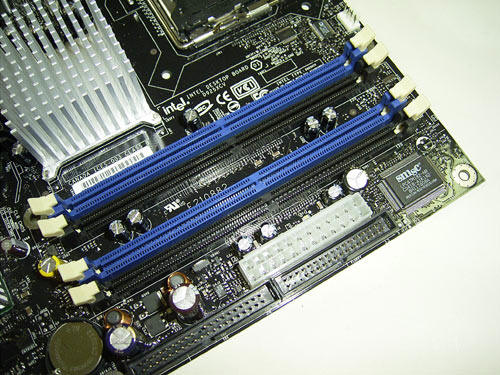

слоты DIMM для установки модулей памяти типа SDRAM/DDR/DDR2 (разные для
каждого типа памяти). Чаще всего их 3-4, хотя на компактных платах можно
встретить только 2 таких слота;

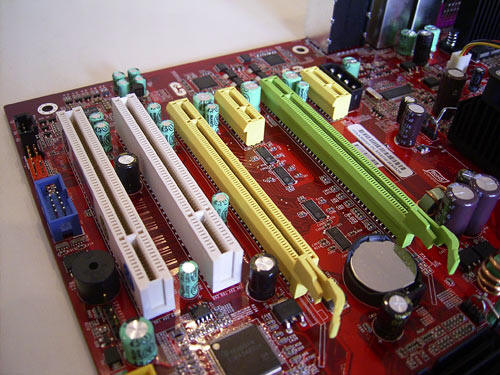

специализированный разъем типа AGP или PCI-Express х16 для установки
видеокарты. Впрочем, в последнее время, с повальным переходом на
видеоинтерфейс последнего типа, сплошь и рядом встречаются платы с двумя, а
то и с тремя видеоразъемами. Также встречаются и системные платы (из самых
дешевых) без видеоразъемов вообще - их чипсеты имеют встроенное графическое
ядро, и внешняя графическая карта для них необязательна;
рядом со слотами для видеокарт обычно находятся слоты для подключения
дополнительных карт расширения стандартов PCI или PCI-Express х1 (раньше
встречались еще и слоты ISA, но сейчас такие платы - музейная редкость);
следующая достаточно важная группа разъемов - интерфейсы (IDE и/или
более современный Serial ATA) для подключения дисковых накопителей - жестких
дисков и оптических приводов. Также там до сих пор находится разъем для
floppy-дисковода (3,5" дискеты), хотя все идет к тому, что от него в скором
времени окончательно откажутся. Все дисковые накопители подключаются к
системной плате с помощью специальных кабелей, в разговорной речи также
называемых "шлейфами";

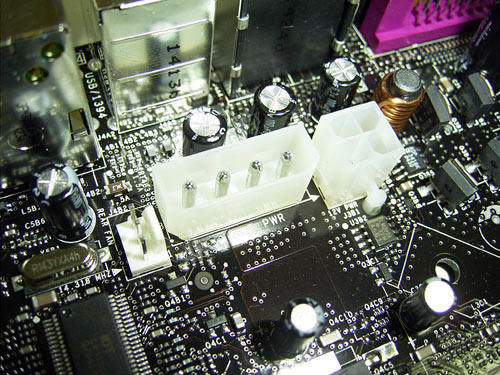

недалеко от процессора располагаются разъемы для подключения питания
(чаще всего двух типов - 24-контактный ATX и 4-контактный ATX12V для
дополнительной линии +12 В) и двух-, трех- или четырехфазный модуль
регулирования напряжения VRM (Voltage Regulation Module), состоящий из
силовых транзисторов, дросселей и конденсаторов. Этот модуль преобразует,
стабилизирует и фильтрует напряжения, подаваемыее от блока питания;
заднюю часть системной платы занимает панель с разъемами для подключения
дополнительных внешних устройств - монитора, клавиатуры и мыши, сетевых-,
аудио и USB-устройств и т.п.
кроме вышеперечисленных слотов и разъемов, на любой системной плате
имеется большое количество вспомогательных джамперов (перемычек) и разъемов.
Это могут быть и контакты для подключения системного динамика и кнопок и
индикаторов на передней панели корпуса, и разъемы для подключения
вентиляторов, и контактные колодки для подключения дополнительных
аудиоразъемов и разъемов USB и FireWire.
На каждой системной плате в обязательном порядке имеется специальная микросхема памяти, чаще всего установленная в специальную панельку (на жаргоне 0 "кроватку"); впрочем, отдельные производители, с целью экономии впаивают ее в плату. Микросхема содержит прошивку BIOS, плюс батарейку, которая обеспечивает питание при пропадании внешнего напряжения. Таким образом, с помощью всех этих слотов и разъемов, а также дополнительных контроллеров, системная плата объединяет все устройства, входящие в состав компьютера в единую систему.
Каких размеров бывают системные платы? Материнские платы, помимо функциональности, отличаются друг от друга еще и размерами. Эти размеры стандартизированы и называются форм-факторами (табл.1):
Форм-фактор
Размеры платы, мм
Размеры платы, мм
ATX
305 х 244
eATX
305 х 330
Mini-ATX
284 х 208
Для малых корпусов
Micro-ATX
244 х 244
Для малых корпусов
Mini-ITX
170 х 170
Для сверхмалых ПК
Nano-ITX
120 х 120
Для сверхмалых ПК
Форм-фактор определяет не только размеры материнской платы, но и места ее крепления к корпусу, расположение интерфейсов шин, портов ввода/вывода, процессорного гнезда и слотов для оперативной памяти, а также тип разъема для подключения блока питания.
В настоящее время наиболее распространен форм-фактор ATX (Advanced Technology
eXtended), достаточно большой размер которого позволяет производителям
интегрировать на системную плату большое количество функций. Потенциал вариантов
ATX уменьшенного размера, конечно, гораздо ниже, однако в настоящее время, когда
прогресс в области интегрированных контроллеров различных типов практически
сравнял их основные возможности с дискретными решениями (в первую очередь -
сетевые и аудио контроллеры, в меньшей степени - видео), большинству
непритязательных пользователей типичных офисных (да и не только) систем большего
и не нужно. Хотя варианты плат уменьшенного размера и подходят к стандартным
корпусам ATX, наиболее целесообразно использовать их в компактных корпусах типа
Micro-ATX.

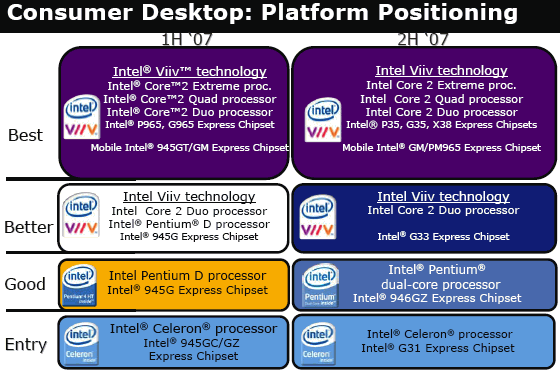

Платформа Intel Viiv - что это? Аппаратно-программная платформа для
"цифрового дома" Viiv (произносится как "вайв"), по замыслу компании Intel,
предназначается для использования в домашних развлекательных мультимедийных
центрах. Помимо широких возможностей для просмотра фильмов, телевидения,
прослушивания музыки, работы с цифровыми изображениями и играми, компьютеры,
построенные в соответствии с концепцией Viiv, должны отличаться "одомашненным"
дизайном, позволяющим органично вписать их в дизайн жилища, а также низким
уровнем шума при достаточной производительности.
Для того, чтобы система могла носить логотип Intel Viiv, она должна в
обязательном порядке иметь следующий набор комплектующих:
двухъядерный CPU Intel семейства Pentium D, Pentium Extreme Edition, или
Intel Core 2 Duo;
материнскую плату на базе чипсета Intel 975, 965 или 945,
поддерживающего вышеперечисленные процессоры, с соответствующей версией
южного моста ICH7DH или ICH8DH (специальные версии для Digital Home);
сетевой контроллер Ethernet производства Intel (Pro/1000 PM или Pro/100
VE/VM, наличие модуля беспроводной связи не обязательно);
кодек стандарта Intel High Definition Audio и набор соответствующих
аудиовыходов - 6 RCA-разъемов или один цифровой SPD/F;
жесткие диски SATA с поддержкой NCQ;
драйвер Intel Quick Resume Technology, обеспечивающие практически
мгновенное включение/выключение ПК (как обычного бытового устройства);
операционная система Windows XP Media Center Edition с Update Rollup 2;
набор ПО Intel Viiv Media Server, позволяющего осуществлять поиск и
каталогизацию медиафайлов в Сети, которое, по задумке самой Intel, способно
заметно облегчить жизнь обычному пользователю.
Пульт дистанционного управления, хотя и не является обязательным атрибутом платформы Viiv, тем не менее, достаточно давно используется в мультимедийных системах и, без сомнения, будет востребован и в новой платформе Intel.
Платформа AMD Quad FX - что это? Платформа Quad FX (старое
название - 4x4) является своеобразным ответом компании AMD на появление
четырехъядерных процессоров Intel Kentsfield и позиционируется производителем
как решение для пользователей-энтузиастов, стремящихся к достижению максимальной
производительности своих систем не взирая на цену.
AMD Quad FX, основанная на архитектуре DSDC (Dual Socket Direct Connect)
представляет собой двухпроцессорную материнскую плату, предназначенную для
установки в одну систему пары двухъядерных процессоров семейства Athlon 64 FX-7х
(90 нм ядро Windsor) в исполнении Socket F, что дает возможность одновременного
исполнения четырех вычислительных потоков. В платформе Quad FX используется
специализированный чипсет NVIDIA nForce 680a SLI, поддерживающий две графические
шины PCI Express x16 и две шины PCI Express x8. Таким образом, в системе может
быть установлено до 4 видеокарт NVIDIA в конфигурациях Quad SLI или SLI (в
последнем случае свободные слоты могут быть использованы для ускорителей
физики).
Дальнейшее развитие идей, заложенных в платформе Quad FX, компания AMD связывает
с платформой нового поколения, известной под условным названием FASN8 (от слова
"fascinate", что в переводе с английского означает "очаровывать"). В ней, в
отличие от Quad FX, будут использоваться компоненты только собственного
производства AMD - четырехъядерные процессоры Phenom FX, видеокарты семейства
Radeon HD 2ххх и соответствующие чипсеты. Поскольку в такой "очаровательной"
системе будет работать сразу два четырехъядерных процессора, то общее число
задействованных ядер достигнет восьми.
